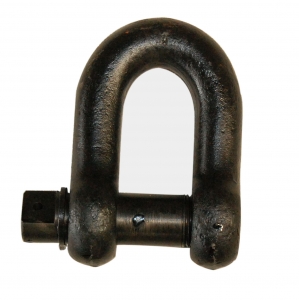

D SHACKLE
Description

D SHACKLE, NATIONAL STANDARD

DROP FORGED D SHACKLE



WLL

ton

A

mm

B

mm

C

mm

D

mm

E

mm

F

mm

G

mm

3 45 30 28 28 95 58 90
5 54 38 30 30 114 70 110
8 58 42 35 35 128 80 120
10 64 45 38 38 136 85 130
15 50 50 52 52 200 110 150
20 78 55 52 52 25 125 165
25 82 60 63 63 226 135 190
32 100 70 70 70 238 157 215
40 119 85 75 75 259 160 240
50 130 90 100 80 280 180 270
60 124 95 105 88 300 190 285
75 135 100 117 90 310 195 340
80 140 100 125 95 320 200 390
100 176 123 128 100 384 225 473
120 182 130 136 105 396 238 506
140 190 145 141 110 430 265 520
150 196 148 165 120 456 270 543
200 246 165 186 130 526 300 628
250 300 187 195 140 600 340 765
