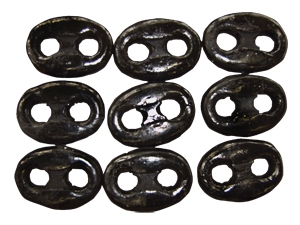

Kenter shackle
Description

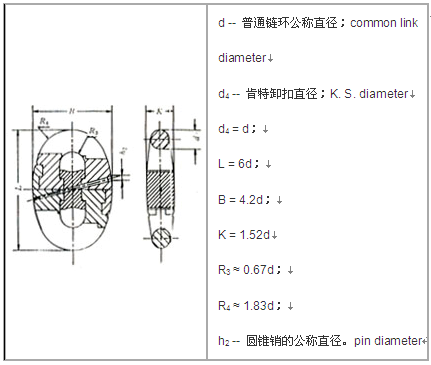

d(d4) L B K h2 R3 R4
11 66 46 17 4 7 20
12.5 75 53 19 8.5 23
14 84 59 21 6 9.5 26
16 96 67 24 10.5 29
17.5 105 74 27 12 32
19 114 80 29 13 35
20.5 123 86 31 14 38
22 132 92 33 15 40
24 144 101 36 10 16 44
26 156 109 40 17.5 48
28 168 118 43 19 51
30 180 126 46 20 55
32 192 134 49 21.5 59
34 204 143 52 12 23 62
36 216 151 55 24 66
38 228 160 58 25 70
40 240 168 61 27 73
42 252 176 64 28 77
44 264 185 67 16 29 81
46 276 193 70 31 84
48 288 202 73 32 88
50 300 210 76 34 92
70 420 294 106 25 47 128
73 438 307 111 49 134
76 456 319 115 51 139
78 468 328 119 52 143
81 486 340 123 30 54 148
84 504 353 128 57 154
87 522 365 132 58 159
90 540 378 137 60 165
92 552 386 140 62 168
95 570 399 144 35 64 174
97 582 407 147 65 178
100 600 420 152 67 183
102 612 428 155 68 187
105 630 441 160 70 192
107 642 449 163 72 196
111 666 466 169 40 74 203
114 684 479 173 76 207
117 702 491 178 78 214
120 720 504 182 80 220
122 732 512 185 82 223
124 744 521 188 83 227
127 762 533 193 85 232
